ФИЛЬТР СЖАТОГО ВОЗДУХА "СОВА»

"СОВА"- система отделения водомасляных аэрозолей предназначена для сепарации сбора и удаления  из сжатого воздуха сконденсировавшихся капель влаги, масла и твёрдых микрочастиц. Для качественной работы, в систему должен поступать сжатый воздух охлаждённый, как минимум, до температуры окружающего воздуха, или «СОВА» устанавливается в непосредственной близости от потребителя. В случае невозможности  выполнения данных условий, необходимо применить охладитель (воздушный или водяной).

Фильтр сжатого воздуха «СОВА» монтируется таким образом, чтобы под ним было свободное пространство для ёмкости сбора конденсата, приблизительно 0,5м и столько же сверху для смены фильтрующих элементов. Система «СОВА» может комплектоваться ножками-опорами, в случае врезки в магистраль, кронштейны установить под входной и выходной патрубки или опоры днища.  При установке  вне  отапливаемого помещения, предусматривается электрообогрев.

фильтр сжатого воздуха СОВА

Описание механизма очистки сжатого воздуха.

Первая ступень.  В предварительной камере с помощью системы отбойников происходит разделение потока воздуха, водомасляной аэрозоли и механических загрязнений, которые под действием центробежных сил отделяются вниз.

 Вторая ступень. Сжатый воздух, частично очищенный, направляется вверх  в фильтрующую камеру, повторно завихряется в циклоне где капли воды и аэрозоли  сначала отбрасываются на стенки, затем собираются и стекают в предварительную камеру.

 Третья ступень. Поток воздуха с оставшимися парами воды и масла проходит через фильтрующий элемент, где аэрозоль постепенно коалесцируют (укрупняются) на фильтрующей перегородке, образуя большие капли. Для удержания капель и предотвращения генерации вторичного аэрозоля установлен барьерный брызгоулавливающий слой, по которому капли стекают вниз. По мере набора конденсата  срабатывает поплавок и происходит слив.

                                                                ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

                                           фильтр сжатого воздуха технические характеристики

  •       Наименования                                Величина параметров и характеристик
  •         ---------------------------------------------------------------------------------------------------
  •                                               Сова Сова Сова Сова Сова Сова Сова Сова Сова Сова Сова
  •                                                120   300   400   500   800  1000  1300  1600  2000  2400  3300
  • Ном. давл. сж. воздуха, МПа     0,7    0,7   0,7    0,7    0,7   0,7    0,7    0,7    0,7     0,7     0,7
  • Расход сж. воздуха, нм3/мин    2,0    5,0   7,0    9,0   14,0  17,0  23,0   27,0  34,0   40,0   50,0
  • Эффективность очистки                                                             99,98
  • Потери давления, МПа                                                       не более 0,0035
  • Слив конденсата                   ручной             автоматический при ручном дублирующем
  • Кол-во фильтр. элементов
  •                             ФК-125          1      2       3      4       -        -       -        -       5       6
  •                             ФК-250          -       -       -       -       3       4       5       6       5       6      12

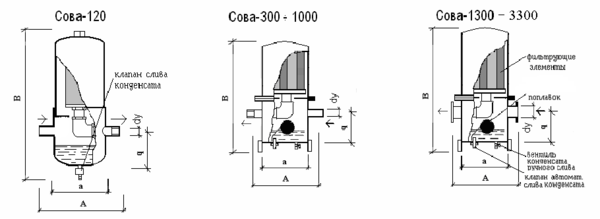

  • Габаритные размеры, мм:
  •                              А                205  425   425    425   425   425    580   580    580   580   580
  •                              а              Ф114  219   219    219   219   219    273   273    273   273   273
  •                              В                390  600   600    600   750   750    800   800    930   930  1060
  •                              q                 90   230   230    230   230   230    250   250    250   250   250
  •                              dy               15    25     25      50     50     50     80     80    100   100   100
  • Масса, кг                                6,5    45     46      48     52     53     78     80      95   100   120

По водомасляному аэрозолю фильтрующий элемент работает в режиме самоочищения, а все оставшиеся механические загрязнения более 0,03 мкм задерживаются в фильтрующей перегородке. В качестве фильтрующих материалов в фильтрующих элементах используются стеклокартоны пр-ва Германии,  маты из стекловолокон,  полотно иглопробивное фильтровальное, полипропилен.
Эффективность фильтров подтверждена экспертными заключениями НИИ промышленной и санитарной очистки газов.

Степень очистки сжатого воздуха для системы «СОВА» соответствует 2 классу по ГОСТ 17433-80.

Оборудование не регистрируется в органах Госгортехнадзора
